Menghubungkan LCD ke board IoT Project Controller ESP 12F

Halo teman – teman, kali ini DT Production akan memberikan tutorial tentang bagaimana menghubungkan sebuah modul LCD 16×2 ataupun 20×4 ke board IoT Project controller. nah disini kita menggunakan juga sebuah modul i2c, sehingga hanya menggunakan 2 pin saja yakni SCL dan SDA saja.
nah untuk teman – teman yang belum membeli board IoT Project Controller silahkan order via online marketplace pada link dibawah ini :

Tokopedia
BukaLapak

Langsung saja, pertama teman – teman perlu mendownload library LCD disini. Setelah di download tambahkan library .ZIP tersebut ke dalam software Arduino IDE teman – teman sendiri. dengan cara klik pada tab menu software Arduino IDE :
Sketch > include library > add .ZIP library > Pilih library yang akan di tambahkan.

Jika teman – teman sekalian belum mengetahui bagaimana cara penggunaan board IoT Project Controller, teman – teman dapat membaca disini.

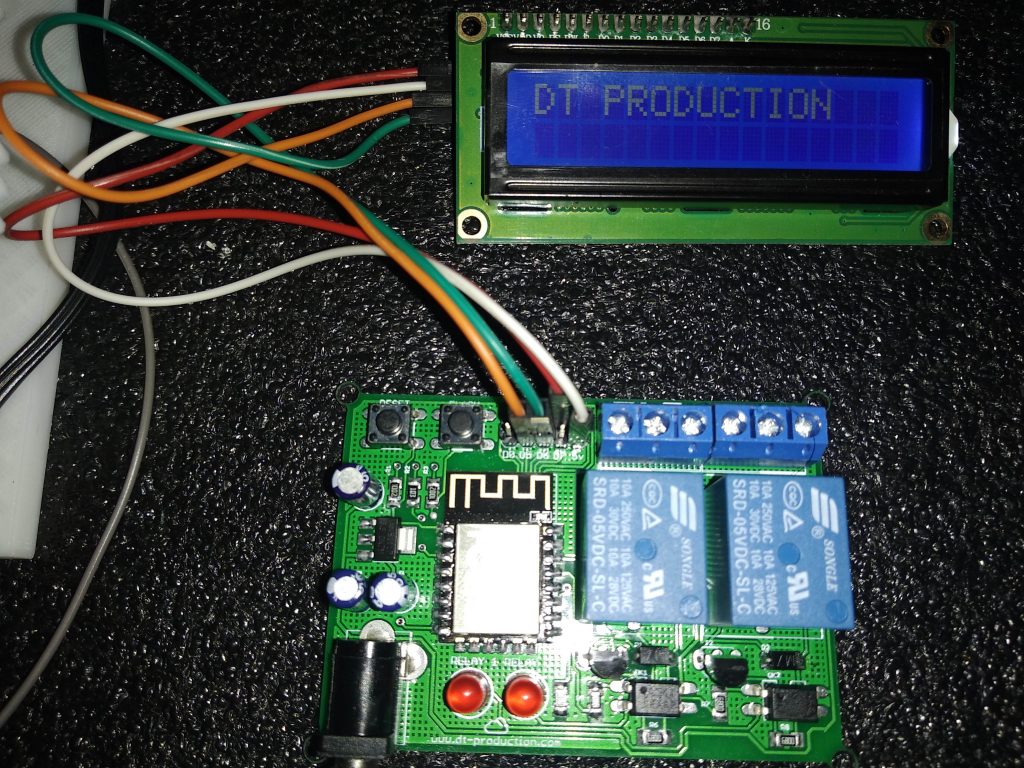

Selanjutnya kita akan membuat sebuah example yakni menampilkan tulisa DT PRODUCTION pada LCD 16×2, untuk itu berikut ini merupakan wiring antara board IoT Project Controller dengan i2c lcd 16×2.

IoT Project Controller => i2c LCD 16×2

– => GND
5v => VCC
D5 => SDA
D6 => SCL

Berikut ini merupakan sketch dari percobaan ini.

/*
 * https://dt-production.com
 */

#include
#include

LiquidCrystal_I2C lcd(0x27, 16, 2); //0x27 adalah alamat i2c, ganti sesuai address

void setup() {

Serial.begin(115200);


Wire.begin(D5, D6); //PIN (SDA, SCL)

lcd.begin();

lcd.home();

lcd.print("DT PRODUCTION");

}

void loop() {
}

Catatan

Untuk alamat i2c, biasanya 0x27 atau 0x3F. silahkan dicoba 1 per 1

Terima kasih.
